Centro de desarrolladores del procesador Nios® V
Documentación de Nios® V y asistencia para el desarrollo y la depuración de sistemas de procesadores integrados.
1. Requisitos previos
Crear mi cuenta Intel®
- Cree su® cuenta Intel desde la página Registrar cuenta Intel®.
- Su cuenta Intel le permite presentar solicitudes de servicio, registrarse para cursos de entrenamiento, descargar software, acceder a recursos y mucho más.
Consideraciones de diseño
¿Por qué elegir el procesador Nios V?
El procesador Nios® V está diseñado para Altera® dispositivos FPGA y se ha desarrollado según la especificación RISC-V. Para obtener más información, como el análisis de desempeño del procesador, consulte el Manual de referencia del procesador Nios® V.
La siguiente tabla muestra las características admitidas en procesadores Nios V.
Procesador Nios V |
RISC-V ISA |
Características de la microarquitectura |
Habilitado con |
Compatible Altera® dispositivo FPGA |
|
---|---|---|---|---|---|
Nios® V/c Microcontrolador compacto |
RISC-V 32I
|
|
|
|
|
Nios® V/m Microcontrolador |
RISC-V 32I Zicsr
|
|
|
|
|
Nios® V/g Procesador de uso general |
RISC-V 32IMF Zicbom Zicsr
|
|
|
|
|
¿Qué sistema operativo (SO) debo elegir?
Sin software instalado
Bare-metal es un sistema basado en aplicaciones sin el soporte de ningún sistema operativo.
El enfoque de metal desnudo ofrece:
- Control absoluto del hardware
- Mayor eficiencia
- Tamaño mínimo (tanto flash como memoria física)
- Sin dependencia de otros códigos fuente o bibliotecas
- Facilidad en la validación y el análisis de cobertura de código.
También puede considerar el desarrollo sin metal desnudo si:
- No requieren operaciones de varias tareas o de varios subprocesos
- Están realizando una puesta en marcha de placa y necesitan enfocarse en cada periférico individualmente
- Está reutilizando código heredado existente que ya se desarrolló como software instalado
Para desarrollar una aplicación sin software instalado para el procesador Nios® V, debe estar familiarizado con el desarrollo de capacidades de tiempo de ejecución para asegurarse de que la aplicación hace un uso eficaz de los recursos disponibles en el subsistema de CPU. A continuación se muestran ejemplos de lo que puede ser necesario:
- Conocimiento profundo de la plataforma de hardware
- Desarrollo de capacidades de tiempo de ejecución para administrar el proceso entre el núcleo y el subsistema de caché si desea utilizar completamente el subsistema de CPU, ya que una aplicación sin software instalado típica utiliza un solo núcleo
- Desarrollar capacidades para administrar y programar procesos, manejar comunicaciones entre procesos y sincronizar eventos dentro de su aplicación
Si su proyecto programado no permite el esfuerzo que puede tomar familiarizarse con los puntos anteriores, entonces se recomienda que considere usar otras alternativas.
® Altera nivel de abstracción de hardware (HAL) y sistema operativo en tiempo real (RTOS)
Teniendo en cuenta las afirmaciones anteriores, a menudo tiene sentido utilizar una capa de abstracción o un sistema operativo para obtener el máximo rendimiento del procesador Nios® V con el mínimo esfuerzo.
La siguiente tabla muestra los rasgos de Altera® HAL y RTOS.
Criterios |
Altera® HAL |
RTOS |
---|---|---|
Diferencia clave |
Altera® HAL es un entorno de tiempo de ejecución ligero e integrado que proporciona una interfaz de controlador de dispositivo sencilla para que los programas se conecten al Altera® subyacente FPGA periféricos. La interfaz de programación de aplicaciones (API) de Altera® HAL está integrada con la biblioteca estándar ANSI C. | RTOS es un sistema basado en prioridades y proporciona programación preventiva de tareas para garantizar una respuesta oportuna y determinista a eventos o interrupciones. Los subprocesos de alta prioridad y tiempo crítico se ejecutan con preferencia a los subprocesos de menor prioridad. Los subprocesos de un RTOS tienen una latencia limitada. Un proceso o subproceso se ejecuta dentro de un límite de tiempo especificado. |
Aplicación |
Ideal para aplicaciones que se basan en Altera® periféricos FPGA. |
Ideal para aplicaciones que requieren una respuesta muy rápida y predecible. |
Recurso |
Ligero y requiere poco espacio de memoria. |
Ligero y requiere poco espacio de memoria. |
Práctica de codificación |
Se adhiere a Altera® biblioteca de API de HAL cuando se utiliza el controlador de dispositivo HAL Altera. |
Se adhiere a políticas de codificación estrictas porque el código debe funcionar de forma coherente continua. |
Documentación | Manual para desarrolladores de software del procesador Nios® V |
|
Otros recursos |
FreeRTOS*: sistema operativo en tiempo real para microcontroladores |
2. Primeros pasos
Seleccione la placa objetivo
Le recomendamos comenzar el desarrollo con un kit de desarrollo de FPGA Altera® porque los ejemplos de diseño del procesador Nios® V están diseñados para ejecutarse en esas placas. Consulte la sección Consideraciones de diseño para conocer los dispositivos compatibles Altera® FPGA.
Consulte Intel® FPGA Development Kits para obtener una lista de las placas disponibles.
Instalar herramientas de desarrollo
Necesitará instalar el software Quartus® Prime y el IDE Ashling* RiscFree* para Intel FPGA para comenzar a desarrollar un sistema de procesador Nios® V. Vaya al Centro de descargas de software de FPGA para instalar la versión de software más reciente.
Cree su sistema de procesador 1st Nios® V
El Manual de diseño del procesador integrado Nios® V le presenta el flujo de desarrollo del sistema para el procesador Nios® V. Junto con el software Quartus® Prime y Ashling* RiscFree* IDE for Intel® FPGA, puede crear una solución completa que comprende un diseño de sistema de hardware y un programa de software que se ejecuta en el procesador Nios® V e interactúa con los componentes en las placas de desarrollo Altera®.
3. Crear tu propio proyecto
Tipos de proyectos
Las herramientas de desarrollo del procesador Nios® V comprenden Board Support Package Editor y Ashling* RiscFree* IDE for Intel® FPGA para crear Nios® proyectos basados en procesadores. Nios® V admite dos tipos diferentes de proyectos: proyectos basados en GUI y en CLI.
En la siguiente tabla se comparan las diferencias entre los dos proyectos.
Feature |
Proyecto basado en GUI |
Proyecto basado en CLI |
---|---|---|
Descripción del proyecto |
|
|
Gestión de archivos de origen del proyecto |
|
|
Depuración |
|
|
Se integra con scripts de shell personalizados y flujos de herramientas |
|
|
Documentación | Manual para desarrolladores de software del procesador Nios® V Guía del usuario de Ashling* RiscFree* Integrated Development Environment for Intel® FPGAs |
Flujo de diseño

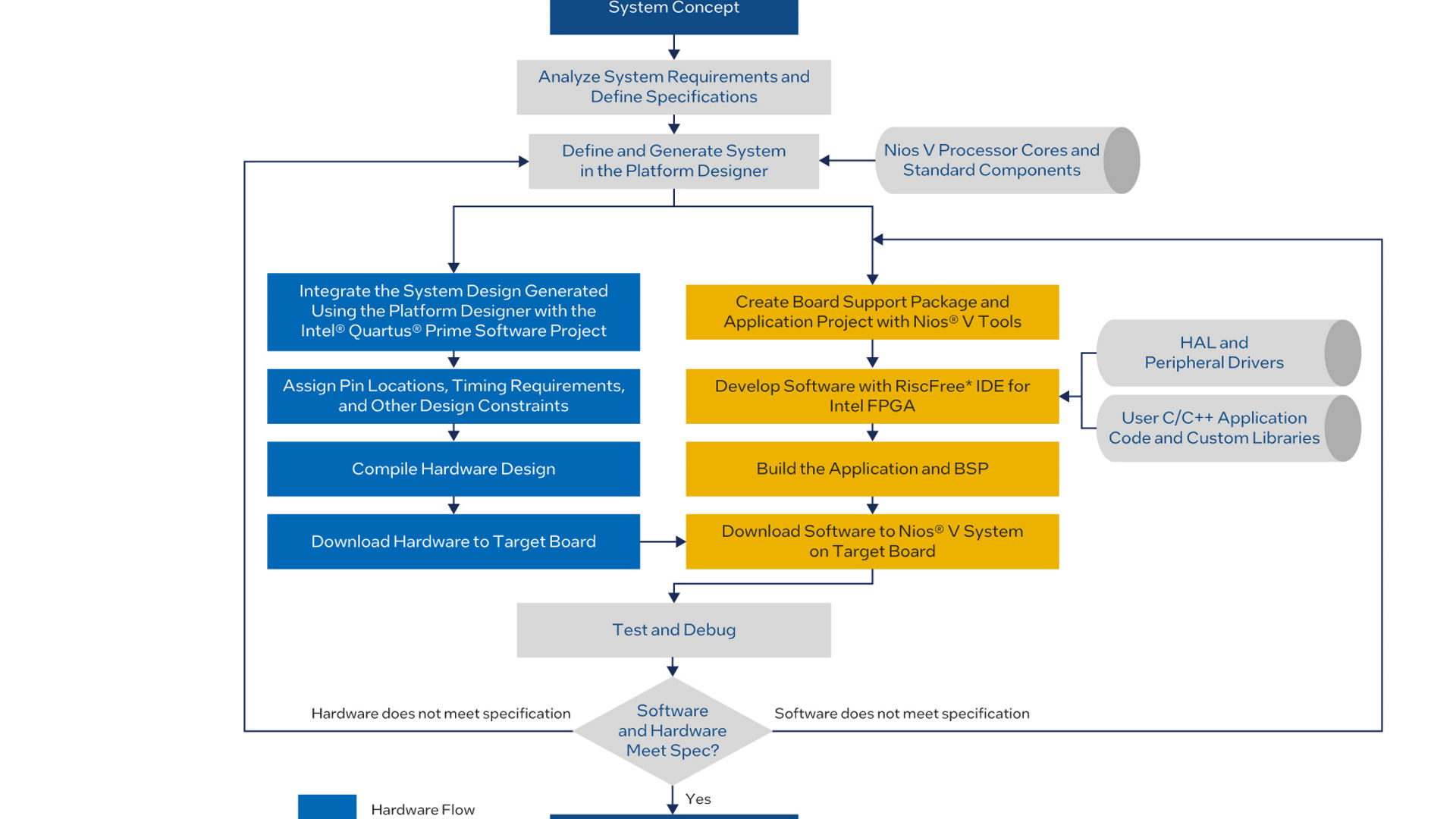

La figura a continuación ilustra el flujo general de desarrollo del sistema del procesador Nios® V.
El flujo de desarrollo del procesador Nios® V consta de tres elementos, a saber:
- Diseño de sistema, en el que participan hardware y software
- Diseño de hardware
- Diseño de software
El desarrollo del procesador Nios® V se inicia desarrollando un concepto de sistema y realizando un análisis de los requisitos del sistema. A continuación, cree y genere el sistema en Platform Designer, y genere un archivo de Platform Designer. El archivo de Platform Designer incluye núcleos de procesador Nios® V y componentes estándar. Después de la generación del sistema, se pueden iniciar los flujos de hardware y software.
- Para el desarrollo de hardware del procesador Nios® V, debe:
- Seleccione el FPGA objetivo en función de los requisitos del sistema. Consulte la sección Consideraciones de diseño .
- Integrar el sistema Platform Designer con el proyecto de software Quartus® Prime.
- Asigne ubicaciones de pin.
- Configure los requisitos de temporización y otras restricciones de diseño.
- Después de compilar el diseño de hardware, descargue el archivo .sof en la placa de destino.
Para el desarrollo del software del procesador Nios® V, usted debe:
- Desarrolle su software con las herramientas del procesador Nios® V y Ashling* RiscFree* IDE for Intel® FPGA. El software del procesador Nios® V incluye el HAL, los controladores periféricos, los códigos de aplicación C/C++ del usuario y las bibliotecas personalizadas.
- Descargue el archivo .elf en el sistema de procesador Nios® V en la placa de destino después de crear la aplicación y el paquete de soporte de placa (BSP). El sistema del procesador Nios® V está listo para pruebas y depuración.
Si descubre que el software no cumple con las especificaciones durante la prueba, vuelva al principio del flujo de software y verifique los códigos de aplicación, los controladores y el BSP para corregir cualquier error y asegurarse de que el sistema del procesador Nios® V se ejecuta correctamente.
Si el hardware no cumple con las especificaciones, vuelva al paso de definición y generación del sistema de Platform Designer, y reinicie el flujo de hardware y software. El archivo clave necesario para generar el software de la aplicación es el archivo de sistema de Platform Designer. Dado que este archivo describe los componentes y las conexiones de hardware, debe volver a generar este archivo si realiza un cambio de hardware. El sistema está completo cuando tanto el software como el hardware cumplen con las especificaciones.
4. Ejemplos de diseño
Hay muchos ejemplos de diseño disponibles para ayudarlo a comenzar con Altera® FPGA productos. Todos los ejemplos se pueden utilizar como punto de partida para sus propios diseños, y son personalizables para implementar otros casos de uso específicos.
La Intel FPGA IP del procesador Nios® V ofrece una selección de ejemplos de diseño sencillos para comenzar su viaje con Nios® procesador V.
Puede encontrar documentación detallada en "Nios® V Processor Design Example Scripts" del Manual de desarrollo de software del procesador Nios® V.
¿Cómo ejecutar una aplicación de procesador Nios® V "Hello World" en Altera HAL, RTOS μC/OS-II y FreeRTOS?
- Aprenda a ejecutar una aplicación de procesador Nios® V "Hello World" en Altera HAL, RTOS μC/OS-II y FreeRTOS:
- Documentación: Tutorial del procesador Nios® V
- Ejemplos de diseño: FPGA Design Store, Nios V, Hello World Ejemplos de diseño
¿Cómo ejecutar una aplicación de procesador Nios® V "Hello World" en Zephyr RTOS?
- Guía de inicio rápido sobre cómo generar la aplicación Zephyr Hello World en Nios ejemplo de diseño V Hello World.
- Nios® V/g
- Documentación: Ejemplo de diseño Nios® V/g Zephyr - Hello World
- Ejemplo de diseño: Arria® 10 FPGA - Hola mundo basada en el procesador Nios® V/g
- Nios® V/m
- Documentación: Ejemplo de diseño Zephyr Nios® V/m - Hello World
- Ejemplo de diseño: Hello World basado en el procesador Arria® 10 FPGA - Nios® V/m
¿Cómo ejecutar un procesador Nios® V con el paquete de software MicroC/TCP-IP?
- Aprenda a ejecutar un procesador Nios® V con el paquete de software MicroC/TCP-IP, consulte "Procesador Nios® V - Uso de la pila Micro/TCP-IP".
¿Cómo ejecutar un procesador Nios® V con actualización remota del sistema en dispositivos basados en SDM?
- Aprenda a ejecutar un procesador Nios® V con Remote System Update en dispositivos basados en SDM, consulte la "Guía de inicio rápido de RSU del procesador Nios® V en dispositivos basados en SDM".
- Documentación y ejemplo de diseño: Guía de inicio rápido de RSU del procesador Nios® V en dispositivos basados en SDM
¿Cómo ejecutar un procesador Nios® V con instrucciones personalizadas?
- Aprenda a ejecutar un procesador Nios® V con instrucciones personalizadas, consulte "Procesador Nios® V — Uso de instrucciones personalizadas".
5. Recursos adicionales
Documentación
La siguiente documentación sirve como referencia principal para el procesador Nios® V.
Título de la documentación |
Descripción |
---|---|
Manual para desarrolladores de software del procesador Nios® V |
Describe la información básica necesaria para desarrollar software integrado para el procesador Nios® V. El capítulo de este manual describe el entorno de desarrollo de software del procesador Nios® V, las herramientas del procesador Nios® V disponibles y el proceso para desarrollar software. |
Complementa la documentación principal para el desarrollo de sistemas integrados. Describe cómo utilizar las herramientas de forma eficaz y recomienda estilos y prácticas de diseño para desarrollar, depurar y optimizar sistemas integrados mediante herramientas proporcionadas por Altera. El manual también introduce conceptos a los nuevos usuarios de las soluciones integradas de Altera y ayuda a aumentar la eficiencia del diseño de un usuario experimentado. |
|
Describe el procesador Nios® V desde una descripción conceptual de alto nivel hasta los detalles de bajo nivel de implementación. Los capítulos de este manual describen la arquitectura del procesador Nios® V, el modelo de programación y el conjunto de instrucciones. |
|
Describe los núcleos IP proporcionados por la Altera y que funcionan a la perfección con el procesador Nios® V en el software de diseño Quartus® Prime. Los núcleos IP están optimizados para dispositivos Altera® y se pueden implementar fácilmente para reducir el tiempo de diseño y prueba. |
|
Entorno de desarrollo integrado (IDE) Ashling* RiscFree* para Altera® FPGA |
Describe las características más recientes de las herramientas de desarrollo del IDE RiscFree* de Ashling*. La guía del usuario proporciona una explicación detallada junto con los casos de uso de las características respectivas. |
Describe la implementación de instrucciones personalizadas en el procesador Nios® V. Esta nota de aplicación presenta la función de instrucciones personalizadas y guías sobre cómo crear instancias en el sistema. |
|
Describe los esfuerzos de migración de procesador Nios® II a procesador Nios® V. Esta nota de aplicación explica la diferencia en el diseño del sistema (diseño de hardware y software) cuando se realiza la migración del procesador. |
|
AN 980: asistencia para el software Quartus® Prime del procesador Nios® V | Describa las diferencias entre Quartus® Prime Pro y Quartus® Prime Standard cuando se desarrolla un sistema de procesador Nios V. |
AN985: Tutorial del procesador Nios® V | Proporcione una guía de inicio rápido para generar, simular, programar y depurar un sistema de procesador Nios® V. |
Procesador Nios® V: Implementación de Lockstep | Describa la función Lockstep del procesador Nios® V, que utiliza la tecnología fRSmartComp para implementar un comparador inteligente en el nivel de transferencia de registro (RTL). Altera utiliza la arquitectura de seguridad Dual-Core Lock Step (DCLS) para implementar el comparador inteligente. Este enfoque permite la integración de la tecnología en el procesador Nios® V/g, lo que permite el diseño de aplicaciones a prueba de fallas. |
Videos de demostración
Título del video |
Descripción |
---|---|
Descripción general de lo que el procesador Nios® V tiene para ofrecer. |
|
Video de la cartera de procesadores Nios® V | Conozca la cartera de procesadores Nios® V disponibles en el software Quartus® Prime Pro Edition versión 23.3 |
Vea el tutorial de Hello world Design que muestra cómo elegir el procesador de Nios® V adecuado para su aplicación. |
|
Descubra cómo generar y crear un diseño de ejemplo simple de HelloWorld en Platform Designer para el procesador Nios® V/m. |
|
Configuración de herramientas de código abierto para Nios® V/m |
Aprenda a descargar y configurar las herramientas de código abierto para el desarrollo de software en el procesador Nios® V/m. |
Obtenga información sobre el desarrollo de software en el procesador Nios® V/m mediante el ecosistema de código abierto. |
|
Depuración del procesador Nios V mediante RiscFree IDE for Intel FPGAs Ashling |
Aprenda a depurar el procesador Nios® V utilizando Ashling RiscFree IDE for Intel FPGAs. |
Enlaces rápidos
Descripción del recurso | |
---|---|
Procesador Nios® V - Intel® FPGA | Obtenga las características y actualizaciones más recientes para explorar nuevas posibilidades con el procesador Nios® V. |
Centro de licencia de autoservicio | Puede obtener la licencia de IP del procesador Nios® V/m sin costo alguno. La documentación para Intel® FPGA instalación de software y licencias está disponible en la página para Intel® FPGA instalación de software y licencias. |
Intel® FPGA recursos de asistencia | Proporciona recursos técnicos en línea, desde clases de entrenamiento hasta ejemplos de diseño y foros que lo guían a través de cada paso del proceso de diseño. |
FPGA base de conocimientos | Proporciona un gran número de soluciones de asistencia, artículos de referencia, mensajes de error y guías de solución de problemas. También se puede buscar completamente. |
Comunidad Intel FPGA | Sitio web de la comunidad que permite la colaboración entre Intel® FPGA usuarios. Utilice el motor de búsqueda para encontrar material relevante. También se le anima a actualizar y contribuir. |
Cuenta Intel | Su cuenta de Intel le permite presentar una solicitud de servicio para obtener ayuda sobre temas específicos. También puede usarlo para registrarse en clases de capacitación y acceder a otros recursos. |
